نقشه و راهنمای جعبه فیوز پراید؛ راهنمای جامع برای عیب‌یابی و تعویض فیوز
به گزارش سرویس مجله خودرو پایگاه خبری ساعدنیوز، جعبه فیوز پراید یکی از اجزای کلیدی سیستم الکتریکی این خودرو است که نقش مهمی در حفاظت از مدارهای برقی در برابر اضافه‌بار و اتصال کوتاه ایفا می‌کند. اگر با مشکلاتی مانند از کار افتادن چراغ‌ها، برف‌پاک‌کن، یا سایر تجهیزات الکتریکی پراید مواجه شده‌اید، احتمالاً مشکل به فیوزهای خودرو برمی‌گردد. در این مقاله، به بررسی محل قرارگیری جعبه فیوز پراید، نقشه و وظایف هر فیوز، و نحوه تعویض آن‌ها می‌پردازیم. این راهنما برای مدل‌های مختلف پراید (صبا، 111، 131، 132 و 141) کاربرد دارد و به شما کمک می‌کند تا به‌راحتی مشکلات برقی خودرو را شناسایی و رفع کنید.
جعبه فیوز پراید کجاست؟
جعبه فیوز اصلی پراید در اکثر مدل‌ها (صبا، 111، 131، 132 و 141) در داخل کابین خودرو، زیر داشبورد و در سمت چپ غربیلک فرمان قرار دارد. برای دسترسی به آن، کافی است درپوش پلاستیکی را باز کنید. در مدل‌های کاربراتوری، ممکن است جعبه فیوز دیگری در محفظه موتور، نزدیک باتری و در سمت راست آن، وجود داشته باشد.
همچنین، برخی از مدل‌های پراید مجهز به فیوزهای اضافی برای سیستم‌هایی مانند دزدگیر هستند که محل آن‌ها بسته به نصب ممکن است متفاوت باشد. معمولاً فیوز دزدگیر در نزدیکی جعبه فیوز اصلی یا در مسیر مدار دزدگیر قرار می‌گیرد.

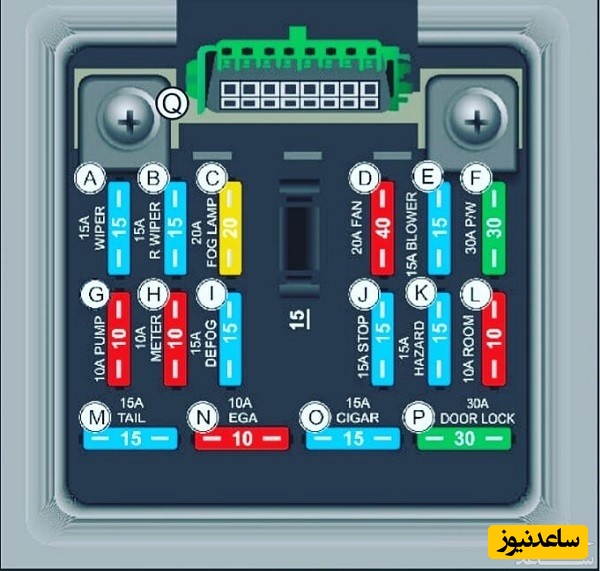

نقشه جعبه فیوز پراید و وظایف هر فیوز
نقشه جعبه فیوز پراید به شما کمک می‌کند تا فیوز مربوط به هر بخش از سیستم الکتریکی خودرو را شناسایی کنید. هر فیوز با یک حرف یا شماره مشخص شده و وظیفه خاصی دارد. در ادامه، جدول راهنمای جعبه فیوز پراید (بر اساس مدل‌های انژکتوری و صبا) ارائه شده است:
حرف/شماره فیوز | وظیفه | آمپر | رنگ |
|---|---|---|---|
A | سیستم گاز و CNG | 10A | قرمز |
B | برف‌پاک‌کن و شیشه‌شوی | 15A | آبی |
C | چراغ مه‌شکن | 20A | زرد |
D | فن خنک‌کننده موتور | 40A | سبز |
M | چراغ‌های راهنما، خطر، نمره و کوچک جلو | 15A | آبی |
O | ساعت، فندک و آنتن | 15A | آبی |
P | قفل مرکزی | 30A | سبز |
Q | کانکتور عیب‌یاب | 10A | قرمز |
نکته: نقشه فیوز در مدل‌های مختلف پراید (131، 132، 141 و صبا) تقریباً یکسان است، اما ممکن است جای برخی فیوزها مانند A و B در مدل‌های مختلف کمی متفاوت باشد.
برای اطلاعات دقیق‌تر، به دفترچه راهنمای خودرو مراجعه کنید یا از جدول بالا استفاده کنید. همچنین، برخی از فیوزها ممکن است در جعبه فیوز داخل محفظه موتور قرار داشته باشند، مانند فیوز اصلی که بالای باتری قرار دارد.
نحوه عیب‌یابی و تعویض فیوز پراید
اگر یکی از تجهیزات الکتریکی پراید (مانند چراغ‌ها، بوق، یا ضبط) کار نمی‌کند، احتمالاً فیوز مربوط به آن سوخته است. برای عیب‌یابی و تعویض فیوز، مراحل زیر را دنبال کنید:
خاموش کردن خودرو: ابتدا خودرو و تمام تجهیزات الکتریکی را خاموش کنید و کلید را از سوئیچ خارج کنید.
دسترسی به جعبه فیوز: درپوش جعبه فیوز زیر داشبورد یا داخل محفظه موتور را باز کنید.
شناسایی فیوز سوخته: با استفاده از نقشه فیوز، فیوز مربوط به قطعه معیوب را پیدا کنید. برای تشخیص فیوز سوخته، می‌توانید از بازرسی چشمی استفاده کنید (نوار فلزی داخل فیوز سوخته معمولاً قطع شده یا ذوب شده است) یا از دستگاه تست لامپ بهره ببرید.
تعویض فیوز: با استفاده از انبرک مخصوص داخل جعبه فیوز، فیوز سوخته را خارج کرده و فیوز جدید با همان آمپر و رنگ را جایگزین کنید. استفاده از فیوز با آمپر بالاتر می‌تواند به مدار آسیب برساند.
بررسی منشأ مشکل: پیش از تعویض فیوز، علت سوختن آن (مانند اتصال کوتاه یا اضافه‌بار) را بررسی و رفع کنید تا فیوز جدید نیز نسوزد
تفاوت جعبه فیوز در مدل‌های مختلف پراید
جعبه فیوز پراید در مدل‌های انژکتوری و کاربراتوری تفاوت‌هایی دارد. در مدل‌های کاربراتوری، جعبه فیوز اصلی معمولاً در محفظه موتور و نزدیک باتری قرار دارد، در حالی که در مدل‌های انژکتوری، جعبه فیوز داخل کابین است. همچنین، مدل‌های قدیمی‌تر (مانند پراید صبا) ممکن است تعداد فیوز کمتری داشته باشند و امکانات پیشرفته‌ای مانند افزایش ایمنی ارائه ندهند.
نتیجه‌گیری
جعبه فیوز پراید یکی از اجزای حیاتی برای حفظ سلامت سیستم الکتریکی خودرو است. با استفاده از نقشه جعبه فیوز و رعایت نکات ایمنی، می‌توانید به‌راحتی فیوزهای سوخته را شناسایی و تعویض کنید. این کار نه‌تنها باعث صرفه‌جویی در هزینه‌های تعمیر می‌شود، بلکه از آسیب به سایر قطعات الکتریکی جلوگیری می‌کند. برای اطلاعات دقیق‌تر، همیشه به دفترچه راهنمای خودرو مراجعه کنید یا از یک متخصص کمک بگیرید.
