آن چیزی که همه باید در مورد سینی کابل بدانند !!

سینی کابل چیست؟

سینی کابل گالوانیزه (cable tray) یکی از کاربردی‌ترین و درعین‌حال ساده‌ترین سیستم‌های ساختاری است که در تأسیسات برقی، از آن‌ها برای نگهداری، هدایت و مدیریت کابل‌ها و سیم‌های برق عایق استفاده می‌شود. این ابزار با ایجاد نظم و فرم‌دهی به کابل‌ها و سیم‌ها از آن‌ها در برابر آسیب‌‌های خارجی به‌خوبی محافظت می‌کند. انواع مختلف این ابزار به‌ یکی از اجزای ضروری‌ پروژه‌های صنعتی و تجاری تبدیل شده‌اند و قادر به پشتیبانی از انواع مختلف سیم‌کشی مانند: خطوط برق ولتاژ بالا، کابل‌های توزیع برق، سیم‌کشی کنترل حساس، سیم‌کشی مخابرات و کابل‌های نوری هستند.

در واقع سینی کابل برق گالوانیزه یا cable tray در صنعت برق برای پشتیبانی از کابل های الکتریکی عایق شده برای توزیع برق , کنترل و ارتباطات استفاده می شود . اکثر پروژه های تجاری و صنعتی از سینی کابل به عنوان جایگزین لوله فولادی برق گالوانیزه استفاده می کنند .

زیرا سینی های کابل با استحکام بالا از کابل ها در برابر عوامل خارجی محافظت می کنند و باعث فرم دهی و یکسان سازی کابل کشی می شوند و همچنین باعث می شوند که , سیم و کابل ها به صورت ایمن و منظم کشیده شوند و در نتیجه به گسترش , پایداری و بازسازی خطوط انتقال کابل کمک می کنند . امروزه استفاده از آن ها امری بسیار مهم و ضروری می باشد .

سینی کابل برق صنعتی به عنوان جایگزینی برای سیم کشی باز استفاده می شود و یک راه حل مقرون به صرفه می باشد. سینی های کابل گالوانیزه, به دلیل طراحی کاربر پسند با فراهم کردن یک سطح یکنواخت و مقاوم, سیم کشی به صورت ایمن تر و مرتب تر را تسهیل می کنند.سینی‌های کابل گالوانیزه، به دلیل طراحی کاربر پسند با فراهم کردن یک سطح یکنواخت و مقاوم، سیم‌کشی به‌صورت ایمن‌تر و مرتب‌تر را تسهیل می‌کنند.

طبق استانداردهای جهانی , سیستم cable tray یک واحد یا مجموعه ای از شاخه ها و اتصالات مربوطه هستند , که یک سیستم ساختاری سفت و سخت و محکم را برای نگهداری و پشتیبانی از کابل های برق , دیتا و شبکه را در سیستم های مدیریت کابل تشکیل می دهند و در واقع جزء مهمی از سازه یا اسکلت سیستم برق هر پروژه ای محسوب می شود .

در این مطلب قصد داریم درباره انواع سینی‌های کابل شامل سینی کابل گالوانیزه سرد و سینی کابل گالوانیزه گرم، کاربردها و مزایای این محصول صحبت کنیم و یک تولید کننده معتبر این محصول را به شما معرفی کنیم و لیست قیمت سینی کابل گالوانیزه سرد و آبکاری گرم را در اختیار شما قرار دهیم با ما همراه باشید.

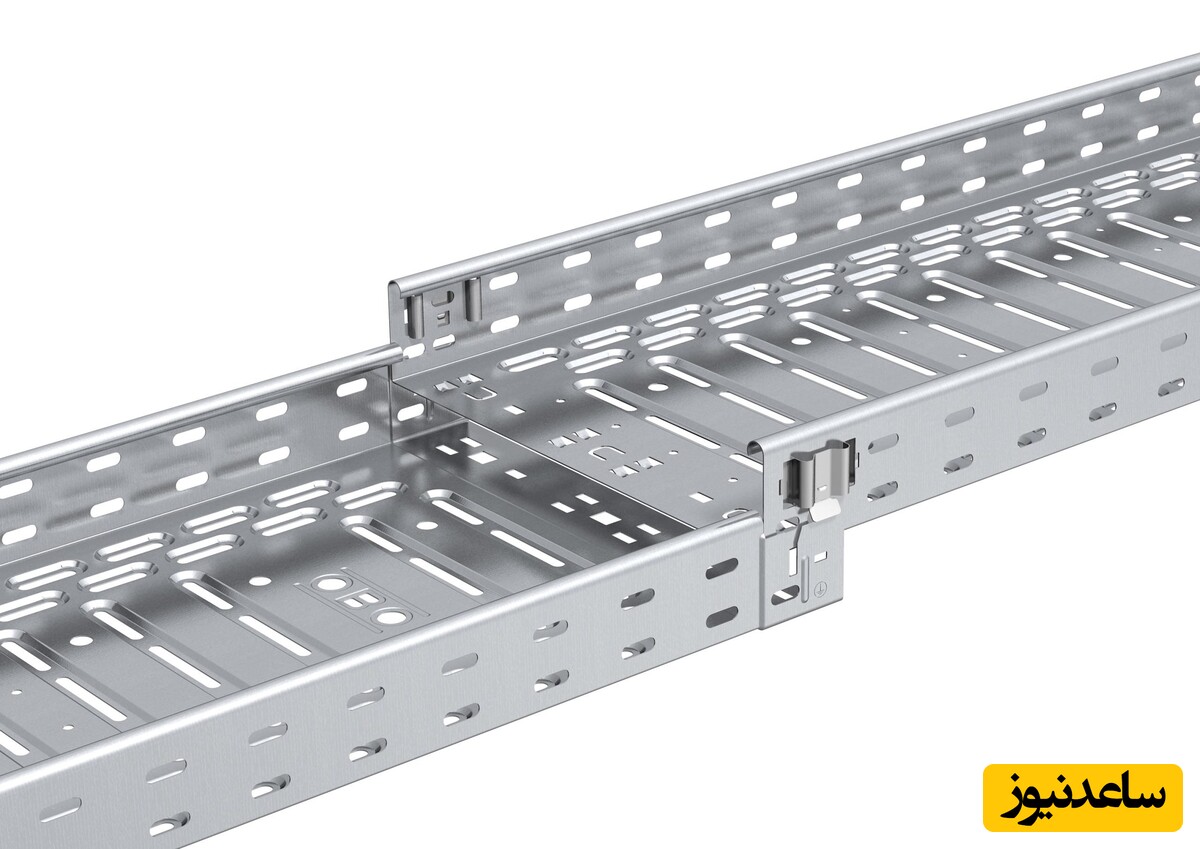

انواع سینی کابل گالوانیزه

انواع مختلف سینی‌های کابل گالوانیزه که در ساخت آن‌ها از ورق‌های فولادی استفاده شده‌است و در پروژه‌های مختلف صنعتی و سازمانی به کار می‌روند، به دو گروه تقسیم می‌شوند که عبارت‌اند از:

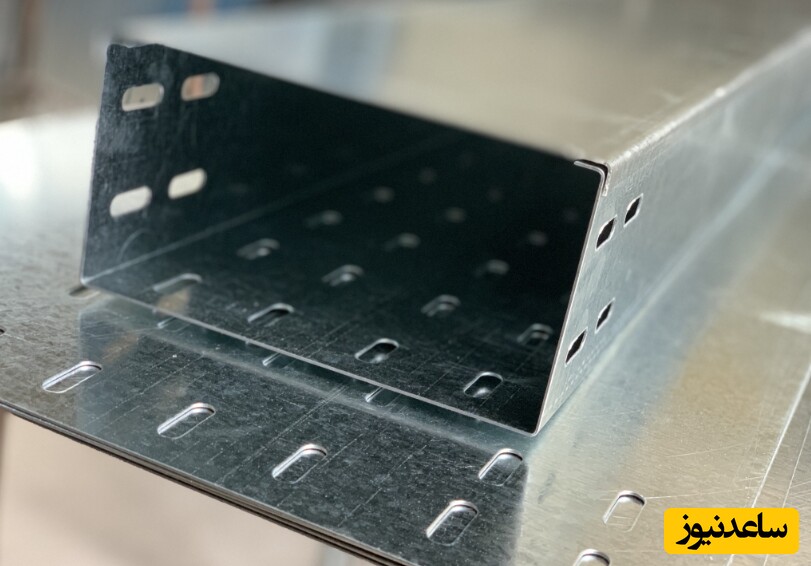

سینی کابل گالوانیزه سرد

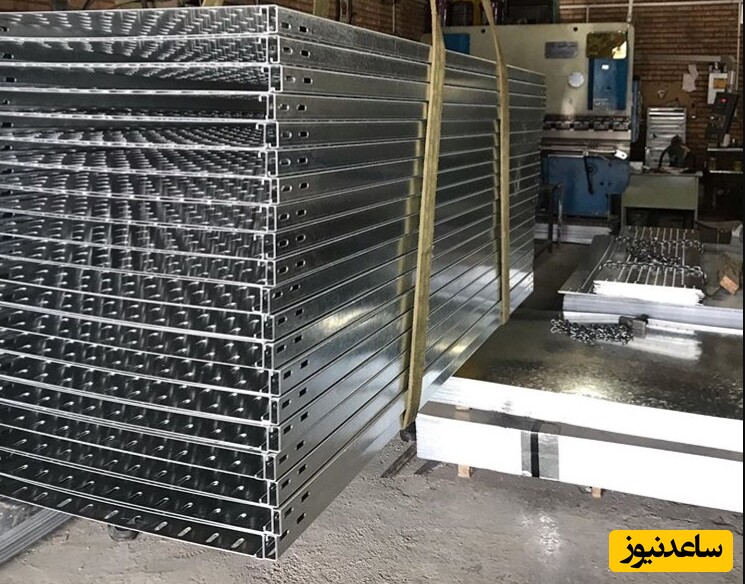

سینی کابل گالوانیزه سرد به طور گسترده در صنعت برق به کار گرفته می شوند . این محصول از ورق فولادی گالوانیزه فابریک تولید می شود و معمولا در محیط هایی که از رطوبت کمتری برخوردار است مانند محیط های داخلی سالن ها و سوله ها و شهرهایی با آب و هوای خشک که احتمال فرسایش و خوردگی کمتر است استفاده می شوند . شیوه ی تولید این محصول به این صورت است که بعد از انجام فرآیند سوراخ کاری ( پانچ ) و برشکاری روی ورق گالوانیزه آن را خمکاری کرده و سپس برای تحویل و نصب آماده می باشد . این سینی در محیط‌های مختلفی ازجمله کارخانجات صنایع مختلف، صنایع نفت و گاز و پتروشیمی، و نیروگاهی و دارویی و شیمیایی کاربرد دارد.

سینی کابل گالوانیزه آبکاری گرم

نوع دیگری از سینی‌های کابل گالوانیزه که برای تولید آن‌ از ورق روغنی با ضخامت 1.5 میلی‌متر یا ورق سیاه با ضخامت 2 میلی‌متر استفاده می‌شود و دارای آبکاری گرم HDG است، سینی گالوانیزه گرم (Hot dip galvanized cable tray) است.

در مراحل تولید این محصول بعد از برش‌کاری یا پانج ورق، سوراخ‌کاری ورق و خم‌کاری ورق آن را در داخل وان اسیدشویی قرار می‌دهند تا آبکاری شود. این سینی انتخابی، بسیار ایدئال برای نصب در محیط‌های خارجی، صنعتی و مناطقی با شرایط سخت و آب‌وهوای شرجی و مرطوب است و در برابر زنگ‌زدگی و خوردگی مقاومت بسیار بالایی دارد.

تفاوت سینی کابل گالوانیزه سرد و گرم

همان‌طورکه گفته شد، سینی به‌صورت گالوانیزه گرم و سرد تولید می‌شود که هرکدام از آن‌ها برای محیط و شرایط خاصی کاربرد دارند. علاوه‌بر تفاوت در کاربرد، این دو محصول تفاوت‌های دیگری نیز با یکدیگر دارند که در ادامه به آن‌ها اشاره خواهیم کرد:

1. سینی گالوانیزه گرم پس از پانچ شدن آبکاری می‌شود، اما در سینی سرد معمولاً این اتفاق رخ نمی‌دهد.

2. ضخامت آبکاری در نوع گرم بین 60 تا 70 میکرون است، اما در نوع سرد این ضخامت ماکزیمم 20 میکرون است.

3. سینی گرم مناسب برای محیط‌هایی است که رطوبت بالا دارند، ولی سینی سرد برای این محیط‌ ها مناسب نیست.

4. سینی سرد دارای سطحی صاف و تمیز‌تر نسبت‌به نوع گرم است.

5. قیمت سینی گرم معمولاً نسبت‌ به قیمت سینی سرد بیش‌تر است.

6. مواد آبکاری سینی گرم مواد مذاب روی است، اما در نوع سرد از آب، نمک، روی و محلول اسید استفاده می‌گردد.



کاربرد سینی کابل گالوانیزه در برق صنعتی چیست؟

سینی کابل از مهم‌ترین فناوری‌ها در تاسیسات الکتریکی و یکی از روش‌های محافظی است و یک روش ساده و کم هزینه برای حفاظت از این سیم‌ها و کابل‌های برق هستند.

امروزه سینی کابل به‌عنوان جایگزینی کارآمدتر، سریع‌تر و اقتصادی‌تر به جای لوله های فولادی برق گالوانیزه برای مرتب سازی و جداسازی کابل های مختلف محیط به‌کار می‌روند. این سینی‌ها به‌صورت گسترده در خطوط برق با ولتاژ بالا و مراکز حساس مورد استفاده قرار می‌گیرند. علاوه بر این، آن‌ها برای راه‌اندازی کابل‌های فیبر نوری، سیم‌کشی‌های ارتباطی، کابل‌های شبکه و کابل‌های مخابراتی نیز کاربرد دارند.

این وسیله یک سیستم پشتیبانی مکانیکی است و با ارائه یک حفاظ سفت و سخت برای مسیرهای کابل برق و هادی های عایق بندی شده , توزیع و مدیریت برق ساختمان را آسان تر می کند.

انواع مختلف سینی‌های کابل شامل سینی‌های کابل مشبک، نردبان کابل گالوانیزه همچون یکی از مهم‌ترین فناوری‌های موجود در تأسیسات الکتریکی و جایگزینی مناسب به‌جای لوله‌های فولادی برق کاربردهای مختلفی دارند. از مهم‌ترین کاربردهای انواع سینی‌های کابل می‌توان به موارد زیر اشاره کرد:

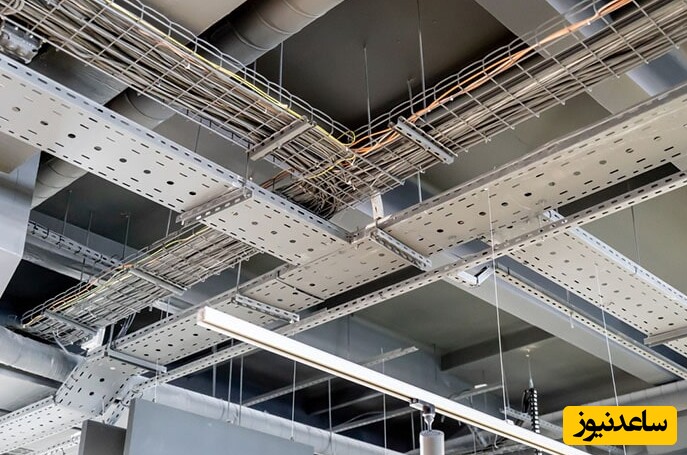

ساختمان ها

سینی کابل در ساختمان‌های مسکونی، تجاری، اداری و صنعتی به طور گسترده‌ای برای مدیریت کابل‌های برق، تلفن و داده استفاده می‌شود. این ابزار نه‌تنها باعث نظم‌دهی به سیم‌کشی می‌شود، بلکه با کاهش خطرات ناشی از آسیب‌های محیطی، ایمنی و کارآمدی سیستم برق‌رسانی را نیز تضمین می‌کند.

یک ساختمان درنتیجۀ مجموعه‌ای از فعالیت‌های عمرانی، مکانیکی و الکتریکی ساخته می‌شود. در این میان، سیم‌کشی برق ساختمان از مهم‌ترین و ضروری‌ترین مواردی است که هنگام ساخت باید به آن توجه داشت . در صنعت ساختمان‌سازی، برق‌کشی یک ساختمان اهمیت زیادی دارد. کابل و سیم‌ها وظیفه‌ی انتقال انرژی را برعهده دارند. بنابراین کیفیت و امنیت آن‌ها باید مورد توجه قرار بگیرد.

کارخانه ها

ازآنجاکه در صنایع بزرگ فشار برق بیش‌تر است، امکان بروز جرقه و آتش‌سوزی وجود دارد. بنابراین ابزاری نیاز است که به‌خوبی بتواند از سیم و کابل‌ها محافظت کند. سینی کابل همان ابزار موردنظر است که وظیفه دارد از کابل‌ها در برابر انواع خطرات محافظت کند. cable tray یکی از تجهیزات مهم است که برای محافظت از کابل‌ها در این موارد استفاده می‌شود . استفاده از این محصول سبب می‌‌شود که کابل‌ها از نظم و زیبایی خاصی نیز پیروی کنند.

در کارخانه‌ها و تأسیسات صنعتی، سینی‌های کابل درقامت ابزاری برای مدیریت و حفاظت از کابل‌ها در محیط‌های پیچیده و شلوغ تولید استفاده می‌شوند. این سیستم از اختلالات ناشی از تداخل الکترومغناطیسی جلوگیری کرده و دسترسی آسان به کابل‌ها را برای نگهداری و تعمیرات فراهم می‌کند.

در واقع همین ویژگی ها و مزایای طراحی این محصول باعث شده است که استفاده از آنها در پروژه های مختلف صنعتی و ساختمانی زیاد باشد. کابل کشی در بخش های مختلف پروژه های صنعتی و غیر صنعتی , هدایت کابل های فیبر نوری , نظم دهی خطوط انتقال برق با ولتاژ بالا, کابل کشی شبکه و سیستم های مخابراتی از جمله مهم ترین کاربرد های سینی کابل برق هستند .

اگر با وجود توضیحاتی که دادیم , هنوز این سوال در ذهنتان است که کاربرد اصلی سینی کابل چیست ,باید بگوییم که از آن برای انتقال خطوط برق با ولتاژ های بسیار بالا استفاده می کنند. بسیاری از صنعتگران نیز در مراکز و صنایع حساس از این محصولات استفاده کرده و امنیت را برای محیط و کارکنانشان به ارمغان می آورند. از این تجهیزات در هدایت کابل های مخابراتی و شبکه نیز استفاده می کنند . امکان استفاده از این ابزار در صنایع فیبر نوری و سیم کشی های ارتباطی نیز وجود دارد.

مزایای استفاده از سینی کابل گالوانیزه

استفاده از سینی کابل یکی از مهم‌ترین مواردی است که باید در زمان سیم‌کشی ساختمان در نظر بگیرید. درغیراین‌صورت امکان دارد مشکلات زیادی به‌وجود بیاید و حتی در برخی از موارد، مجوزهای لازم به ساختمان موردنظر داده نمی‌شود. در اینجا به مهم‌ترین مزایای استفاده از سینی کابل اشاره می‌کنیم:

• مقاومت و دسترسی : این محصول در برابر ضربه بسیار مقاوم است و سیم و کابل‌ها را هم از فشار و ضربه در امان نگه می‌دارد.

• در برابر خوردگی و رطوبت مقاومت خوبی دارد.

• نظم و انضباط : باعث مرتب شدن سیم‌کشی ساختمان می‌شود؛ به‌این‌ترتیب هر زمان که نیاز به تعویض سیم یا هرگونه تغییری در سیم‌کشی ساختمان باشد، برای مثال قصد داشته باشید از یک سیم انشعاب بگیرید، برای پیدا کردن سیم موردنظر مشکلی نخواهید داشت.

• وضعیت اشتعال در برابر آتش : این سینی کاملا ضد حرارت است و در برابر آتش مقاوم خواهد بود.

• طول عمر : طول عمر بسیار بالایی دارد.

• تنوع : در ابعاد و اندازه‌های مختلفی قابل سفارش است.

• تحمل وزن : تحمل وزن آن بسیار بالاست و امکان قرار دادن انواع مختلفی از سیم و کابل‌ها داخل آن وجود خواهد داشت.

با این اوصاف، وجود سینی کابل گالوانیزه به‌عنوان یک ضرورت در سیم‌کشی ساختمان شناخته می‌شود و باید آن را جدی بگیرید.

محاسبه و رنج قیمت سینی کابل گالوانیزه سرد و آبکاری گرم

قیمت سینی کابل گالوانیزه با توجه به موارد زیر مشخص می شود :

1 . عرض

2 . ارتفاع دیواره آن

3 . ضخامت ورق گالوانیزه

4 . تعداد خمکاری

5 . طول شاخه آن

6 . گالوانیزه سرد یا گرم بودن

در نظر داشته باشید که گالوانیزه سرد را می توان در ضخامت های مختلف از 0/5 الی 2 میل تولید کرد ولی گالوانیزه گرم را با توجه به حرارت بالای حوضچه فلز روی فقط در ضخامت های 1/5 و 2 میل قابل تولید می باشد . به طور کلی ضخامت ورق گالوانیزه بر قیمت تاثیر بسیار زیادی دارد و در نتیجه تغییر قیمت ورق در تعیین قیمت آن نقش مهم و اصلی را ایفا می کند .

به طور مثال :

قیمت سینی کابل عرض 10 سانت حدودا از 800/000 الی 4/200/000 ریال

قیمت سینی کابل عرض 20 سانت حدودا از 1/200/000 الی 6/300/000 ریال

قیمت سینی کابل عرض 30 سانت حدودا از 1/600/000 الی 8/400/000 ریال

قیمت سینی کابل عرض 40 سانت حدودا از 2/000/000 الی 10/500/000 ریال

قیمت سینی کابل عرض 50 سانت حدودا از 2/400/000 الی 12/600/000 ریال

قیمت سینی کابل عرض 60 سانت حدودا از 2/800/000 الی 14/700/000 ریال

جمع بندی

برای خرید مستقیم از واحد تولید سینی کابل گالوانیزه سرد و آبکاری گرم ما شرکت سینی کابل نوسان را به شما معرفی و توصیه میکنیم چون این مجموعه با بیش از 20 سال سابقه درخشان در زمینه تولید سینی و نردبان کابل مطابق با استانداردهای روز دنیا با پیشرفته ترین دستگاه های تمام اتوماتیک با کادری کامل و مجرب مشغول به فعالیت می باشد .

این مجموعه قادر به تولید انواع سینی و نردبان کابل، در طول 2 الی 3 متری به صورت گالوانیزه سرد و گرم در ابعاد و ضخامت های مختلف از 0.5 الی 2 میلی متر می باشد.

شماره های تماس:

02133950646

02133950647

02133904097

02133997736

9 117 118 0912

09129009397

برای استعلام قیمت و دریافت پیش فاکتور با شماره های ذکر شده تماس بگیرید تا با کارشناسان فروش این مجموعه ارتباط برقرار کنید .

جهت مشاهده نمونه کارهای تولید شده این مجموعه می توانید به صفحه اینستاگرام به آدرس sinicable_navasan مراجعه بفرمایید.
