نقشه و راهنمای جامع جعبه فیوز پژو پارس + فیلم آموزشی
به گزارش سرویس مجله خودرو پایگاه خبری ساعدنیوز، جعبه فیوز پژو پارس یکی از مهم‌ترین اجزای سیستم برقی این خودرو است که وظیفه حفاظت از مدارهای الکتریکی در برابر اضافه‌جریان را بر عهده دارد. اگر یکی از سیستم‌های برقی خودرو مانند چراغ‌ها، برف‌پاک‌کن، بوق یا ضبط خودرو از کار افتاده، احتمالاً مشکل از فیوزهای جعبه فیوز است. در این مقاله، به بررسی کامل جعبه فیوز پژو پارس، محل قرارگیری، وظایف هر فیوز، نحوه تعویض فیوز سوخته و نکات ایمنی می‌پردازیم. همچنین، یک فیلم آموزشی برای درک بهتر این فرآیند ارائه شده است تا به راحتی بتوانید مشکلات برقی خودروی خود را برطرف کنید.
جعبه فیوز پژو پارس کجاست؟
جعبه فیوز پژو پارس به طور کلی در دو محل قرار دارد:
جعبه فیوز اصلی (داخل موتور): این جعبه در محفظه موتور، کنار باتری و زیر مخزن روغن هیدرولیک قرار دارد. فیوزهای اصلی مانند فیوزهای مربوط به پمپ بنزین، فن خنک‌کننده موتور و بوق در این جعبه قرار دارند.

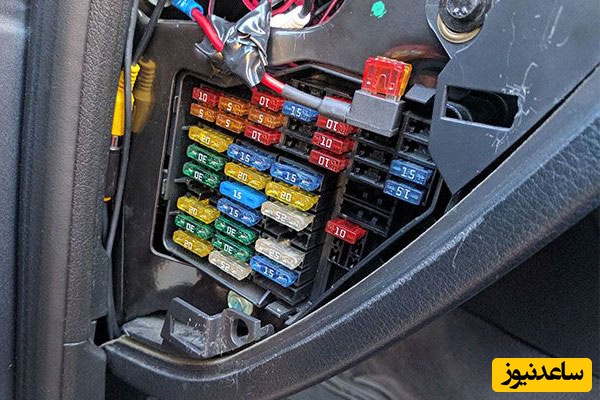

جعبه فیوز کابین (داخل اتاق): این جعبه در سمت راننده، زیر داشبورد و نزدیک فرمان قرار دارد. برای دسترسی به آن، کافی است درپوش جعبه را به سمت خود بکشید.
تعداد فیوزها در مدل‌های مختلف پژو پارس (مانند معمولی، TU5، ELX و داشبورد جدید) ممکن است متفاوت باشد، اما معمولاً بین 10 تا 30 فیوز در خودروهای سبک مانند پژو پارس وجود دارد.
انواع فیوزهای جعبه فیوز پژو پارس
فیوزهای مورد استفاده در پژو پارس از نوع تیغه‌ای هستند که بر اساس رنگ و آمپراژ (شدت جریان) دسته‌بندی می‌شوند. در ادامه، انواع فیوزها و مشخصات آن‌ها آورده شده است:
Micro2 (APT/ATR): ابعاد 9.1×3.8×15.3 میلی‌متر، آمپراژ 5 تا 30 آمپر.
Micro3 (ATL): ابعاد 14.4×4.2×18.1 میلی‌متر، آمپراژ 5 تا 15 آمپر.
LP-Mini (APS/ATT): ابعاد 10.9×3.8×8.73 میلی‌متر، آمپراژ 2 تا 30 آمپر.
Mini (ATM/APM): ابعاد 10.9×3.6×16.3 میلی‌متر، آمپراژ 2 تا 30 آمپر.
استاندارد (ATC/ATO/APR/ATS): ابعاد 19.1×5.1×18.5 میلی‌متر، آمپراژ 0.5 تا 40 آمپر.
Maxi (APX): ابعاد بزرگ‌تر (29.2×8.5×34.3 میلی‌متر)، آمپراژ 20 تا 120 آمپر.
هر فیوز با رنگ و عدد آمپراژ مشخصی روی بدنه پلاستیکی آن شناسایی می‌شود. برای مثال، فیوز 10 آمپر معمولاً قرمز و فیوز 15 آمپر آبی است.
وظایف فیوزهای جعبه فیوز پژو پارس
هر فیوز در جعبه فیوز وظیفه حفاظت از یک یا چند مدار الکتریکی را بر عهده دارد. در ادامه، برخی از فیوزهای مهم و وظایف آن‌ها در پژو پارس آورده شده است (بر اساس مدل‌های مختلف ممکن است متفاوت باشد):
F1 (10 آمپر): رادیوضبط.
F16 (15 آمپر): فندک خودرو.
F30 (15 آمپر): چراغ نقشه‌خوان، رله راهنما، چراغ جعبه داشبورد، شیشه بالابر عقب و آینه برقی.
F7: تغذیه جعبه فیوز داخل کابین (در صورت سوختن این فیوز، تمام سیستم‌های کابین از کار می‌افتند).
فیوزهای اصلی در محفظه موتور: شامل رله‌های فن خنک‌کننده، پمپ بنزین، مه‌شکن و کلاچ کمپرسور کولر.
برای اطلاعات دقیق‌تر، به دفترچه راهنمای خودرو یا جدول راهنمای جعبه فیوز مراجعه کنید، زیرا ممکن است بسته به سال ساخت و مدل خودرو (مانند TU5 یا ELX) تفاوت‌هایی وجود داشته باشد.
نحوه تشخیص فیوز سوخته
برای تشخیص فیوز سوخته، می‌توانید از یکی از روش‌های زیر استفاده کنید:
بازرسی چشمی: فیوز سوخته معمولاً دارای سیم فلزی ذوب‌شده یا شکسته در داخل بدنه پلاستیکی است.
استفاده از مولتی‌متر: مولتی‌متر را روی حالت تست مقاومت یا بوق تنظیم کنید. اگر مقاومت نزدیک به صفر باشد یا بوق صدا دهد، فیوز سالم است. در غیر این صورت، فیوز سوخته است.
چراغ آزمایش: دو سر فیوز را به چراغ آزمایش وصل کنید. اگر چراغ روشن شد، فیوز سالم است
جدول عملکرد فیوزهای پژو پارس
|
آموزش تعویض فیوز سوخته (با نکات ایمنی) + فیلم
برای تعویض فیوز سوخته، مراحل زیر را دنبال کنید:
خاموش کردن خودرو: سوئیچ را ببندید و تمام تجهیزات برقی را خاموش کنید.
دسترسی به جعبه فیوز: درپوش جعبه فیوز (داخل کابین یا محفظه موتور) را باز کنید.
شناسایی فیوز معیوب: با استفاده از جدول راهنمای جعبه فیوز یا دفترچه خودرو، فیوز مربوط به سیستم معیوب را پیدا کنید.
خارج کردن فیوز: از انبرک پلاستیکی داخل جعبه فیوز برای خارج کردن فیوز استفاده کنید.
تعویض فیوز: فیوز سوخته را با فیوز جدید با همان آمپراژ و نوع جایگزین کنید. استفاده از فیوز با آمپراژ بالاتر می‌تواند باعث آسیب به مدار یا حتی آتش‌سوزی شود.
بررسی مجدد: اگر فیوز جدید دوباره سوخت، نشان‌دهنده مشکل جدی‌تر در سیستم برقی است. در این صورت، به تعمیرگاه مجاز مراجعه کنید.
نکته ایمنی: هرگز از سیم یا فیوز با آمپراژ بالاتر به جای فیوز سوخته استفاده نکنید، زیرا این کار می‌تواند به سیم‌کشی خودرو آسیب برساند یا خطر آتش‌سوزی ایجاد کند.
سخن آخر
آشنایی با جعبه فیوز پژو پارس به شما کمک می‌کند تا در مواقع بروز مشکلات برقی، بدون نیاز به صرف هزینه‌های بالا، خودتان مشکل را برطرف کنید. این اطلاعات به‌ویژه برای رانندگان حرفه‌ای یا افرادی که قصد خرید پژو پارس را دارند، بسیار کاربردی است. با استفاده از این راهنما و فیلم آموزشی، می‌توانید به‌راحتی فیوزهای معیوب را شناسایی و تعویض کنید و از عملکرد صحیح سیستم‌های برقی خودرو اطمینان حاصل کنید.
